Tủ xả khí ExGo là gì?

Trong các công trình hiện đại như trung tâm dữ liệu (Data Center), phòng Server, phòng UPS, phòng điều khiển, ngân hàng, bệnh viện và kho lưu trữ tài liệu, việc sử dụng nước để chữa cháy có thể gây hư hỏng nghiêm trọng cho thiết bị điện tử và tài sản có giá trị cao.

Chính vì vậy, hệ thống chữa cháy khí ExGo được xem là giải pháp tối ưu, giúp phát hiện cháy sớm, điều khiển xả khí chữa cháy tự động và nhanh chóng dập tắt đám cháy mà không gây ảnh hưởng đến thiết bị bên trong khu vực bảo vệ.

Trong toàn bộ hệ thống, tủ điều khiển xả khí ExGo đóng vai trò trung tâm tiếp nhận tín hiệu, xử lý logic và điều khiển toàn bộ quá trình chữa cháy theo đúng kịch bản đã được lập trình.

---

Cấu tạo của hệ thống chữa cháy khí ExGo

Một hệ thống chữa cháy khí ExGo tiêu chuẩn thường được chia thành hai nhóm thiết bị chính gồm thiết bị đầu vào (Input) và thiết bị đầu ra (Output).

Thiết bị đầu vào (Input)

Đây là các thiết bị có nhiệm vụ giám sát, phát hiện cháy và truyền tín hiệu về tủ điều khiển ExGo.

Các thiết bị đầu vào phổ biến gồm:

• Đầu báo khói.
• Đầu báo nhiệt.
• Nút nhấn xả khí.
• Nút dừng xả khí (Abort).
• Công tắc áp suất.
• Công tắc dòng chảy.
• Van chuyển đổi (Selector Valve).
• Công tắc chuyển đổi chế độ Auto/Manual.
• Các thiết bị giám sát chuyên dụng khác.

Tủ ExGo sẽ liên tục tiếp nhận và xử lý tín hiệu từ các thiết bị này để xác định chính xác tình trạng của hệ thống trước khi kích hoạt chữa cháy.

---

Thiết bị đầu ra (Output)

Sau khi xử lý tín hiệu, tủ xả khí ExGo sẽ điều khiển các thiết bị đầu ra theo trình tự được lập trình.

Các thiết bị đầu ra thường bao gồm:

• Còi báo động cấp 1.
• Còi đèn báo động cấp 2.
• Đèn và màn hình hiển thị cảnh báo.
• Module điều khiển đầu ra.
• Bộ kích hoạt điện từ (Solenoid Actuator).
• Quạt hút khói.
• Hệ thống HVAC.
• Hệ thống quản lý tòa nhà BMS.
• Các module điều khiển thiết bị ngoại vi khác.

Việc điều khiển theo từng giai đoạn giúp đảm bảo người trong khu vực có đủ thời gian sơ tán trước khi khí chữa cháy được xả vào phòng.

---

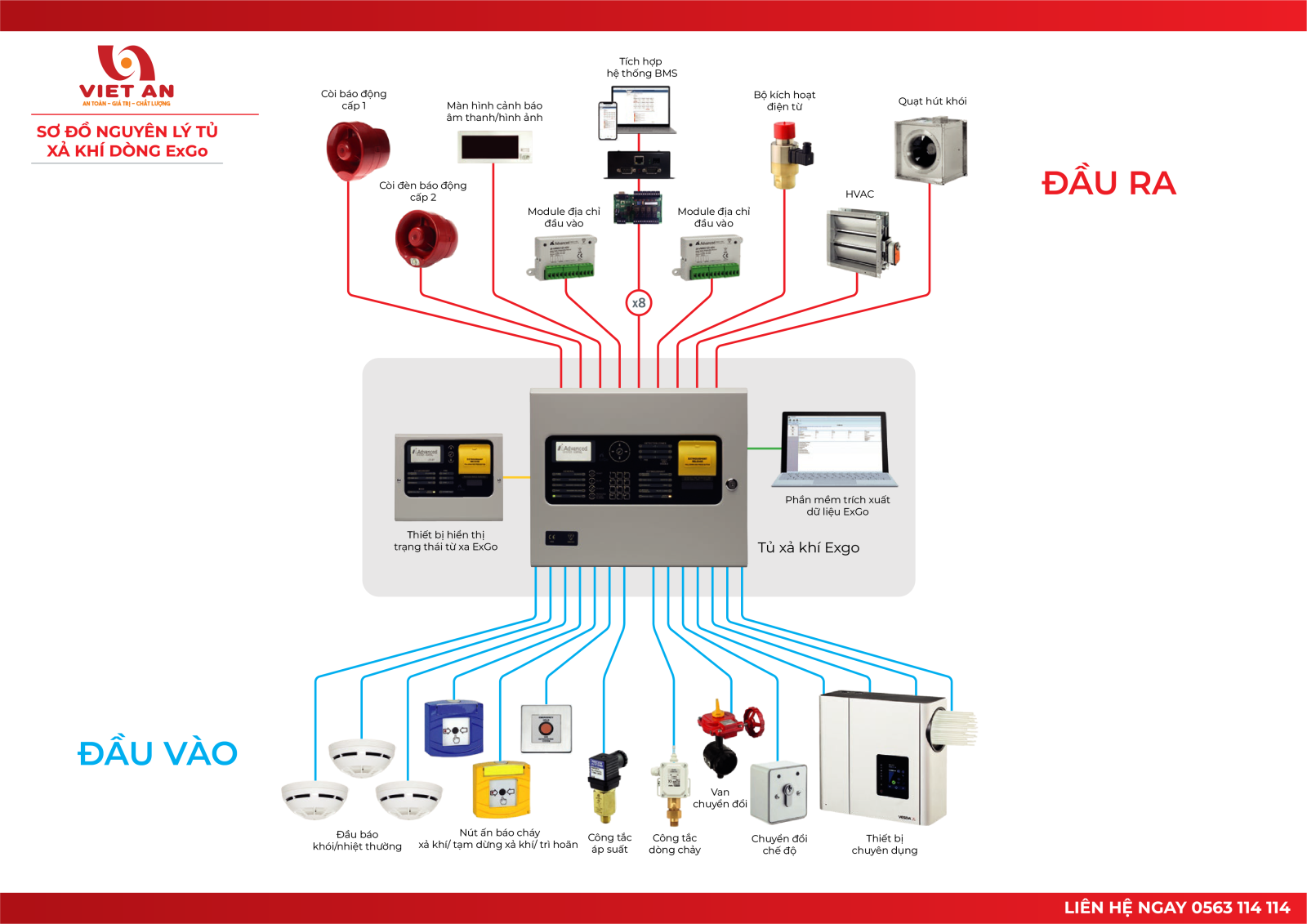

Sơ đồ nguyên lý hoạt động của tủ xả khí ExGo

Quá trình hoạt động của tủ điều khiển chữa cháy khí ExGo diễn ra theo các bước sau:

Bước 1: Phát hiện cháy

Đầu báo khói hoặc đầu báo nhiệt phát hiện các dấu hiệu bất thường và gửi tín hiệu về tủ điều khiển ExGo.

---

Bước 2: Xác nhận sự cố

Tủ điều khiển tiến hành xác minh tín hiệu theo chế độ đã được cài đặt như:

• Single Knock.
• Double Knock.

Việc xác nhận giúp hạn chế tối đa tình trạng báo cháy giả, đồng thời nâng cao độ tin cậy của hệ thống.

---

Bước 3: Cảnh báo sơ tán

Khi đủ điều kiện kích hoạt chữa cháy, hệ thống sẽ:

• Kích hoạt còi báo động cấp 1.
• Bật đèn cảnh báo và màn hình hiển thị.
• Phát thông báo hướng dẫn sơ tán qua hệ thống loa.

Mục tiêu là đảm bảo mọi người rời khỏi khu vực an toàn trước khi khí chữa cháy được phun vào phòng.

---

Bước 4: Điều khiển các hệ thống kỹ thuật

Trước khi xả khí, tủ ExGo sẽ tự động điều khiển các hệ thống liên quan:

• Ngắt hệ thống HVAC.
• Điều khiển quạt hút khói theo kịch bản.
• Gửi tín hiệu tới hệ thống BMS.
• Điều khiển các module đầu ra khác nếu được cấu hình.

Điều này giúp đảm bảo khí chữa cháy không bị thất thoát và đạt hiệu quả dập cháy cao nhất.

---

Bước 5: Xả khí chữa cháy

Sau thời gian trễ đã cài đặt, tủ ExGo sẽ cấp tín hiệu tới Solenoid Actuator để mở van bình khí.

Khí chữa cháy sẽ nhanh chóng được phun vào khu vực bảo vệ nhằm dập tắt đám cháy ngay từ giai đoạn đầu, đồng thời hạn chế tối đa thiệt hại cho thiết bị và tài sản.

---

Ưu điểm của hệ thống chữa cháy khí ExGo

Việc sử dụng tủ điều khiển xả khí ExGo mang lại nhiều lợi ích vượt trội:

• Phát hiện cháy nhanh và chính xác.
• Điều khiển tự động toàn bộ quy trình chữa cháy.
• Hạn chế tối đa báo động giả.
• Tích hợp dễ dàng với hệ thống HVAC và BMS.
• Hỗ trợ nhiều thiết bị đầu vào và đầu ra.
• Lập trình linh hoạt cho từng khu vực bảo vệ.
• Bảo vệ hiệu quả các khu vực chứa thiết bị điện tử và tài sản có giá trị cao.
• Đảm bảo an toàn cho con người trong quá trình sơ tán.

---

Ứng dụng của hệ thống chữa cháy khí ExGo

Hệ thống chữa cháy khí ExGo được ứng dụng rộng rãi tại:

• Trung tâm dữ liệu (Data Center).
• Phòng Server.
• Phòng UPS.
• Phòng điều khiển.
• Phòng điện.
• Trung tâm viễn thông.
• Ngân hàng.
• Bệnh viện.
• Kho lưu trữ hồ sơ.
• Nhà máy sản xuất.
• Khu công nghiệp.
• Trung tâm điều hành.

---

Những lưu ý khi thiết kế và lắp đặt hệ thống ExGo

Để hệ thống vận hành hiệu quả, cần lưu ý:

• Thiết kế đúng tiêu chuẩn PCCC hiện hành.
• Lựa chọn đúng loại khí chữa cháy phù hợp với công trình.
• Bố trí đầu báo và thiết bị điều khiển đúng quy định.
• Kết nối đồng bộ với HVAC, BMS và các hệ thống liên quan.
• Kiểm tra, bảo trì định kỳ nhằm đảm bảo hệ thống luôn trong trạng thái sẵn sàng hoạt động.

---

Việt An – Đơn vị cung cấp và triển khai hệ thống chữa cháy khí ExGo

Việt An cung cấp giải pháp hệ thống chữa cháy khí ExGo trọn gói cho nhiều loại công trình với các dịch vụ:

• Tư vấn giải pháp chữa cháy khí.
• Thiết kế hệ thống theo tiêu chuẩn hiện hành.
• Cung cấp tủ điều khiển ExGo và thiết bị chính hãng.
• Thi công, lắp đặt và tích hợp hệ thống.
• Kiểm tra, bảo trì và nâng cấp hệ thống chữa cháy khí.
• Hỗ trợ hồ sơ thẩm duyệt và nghiệm thu PCCC.

Đội ngũ kỹ thuật giàu kinh nghiệm của Việt An luôn sẵn sàng mang đến giải pháp chữa cháy khí an toàn, ổn định và tối ưu cho từng công trình.

---

Kết luận

Tủ điều khiển xả khí ExGo là trung tâm điều khiển của hệ thống chữa cháy khí tự động, giúp tiếp nhận tín hiệu từ các thiết bị đầu vào, xử lý logic và điều khiển chính xác quá trình xả khí chữa cháy.

Việc hiểu rõ sơ đồ nguyên lý tủ xả khí ExGo không chỉ giúp đơn vị thiết kế và thi công triển khai đúng tiêu chuẩn mà còn hỗ trợ chủ đầu tư và đơn vị vận hành quản lý hệ thống hiệu quả, góp phần bảo vệ con người, thiết bị và tài sản trước nguy cơ cháy nổ.
