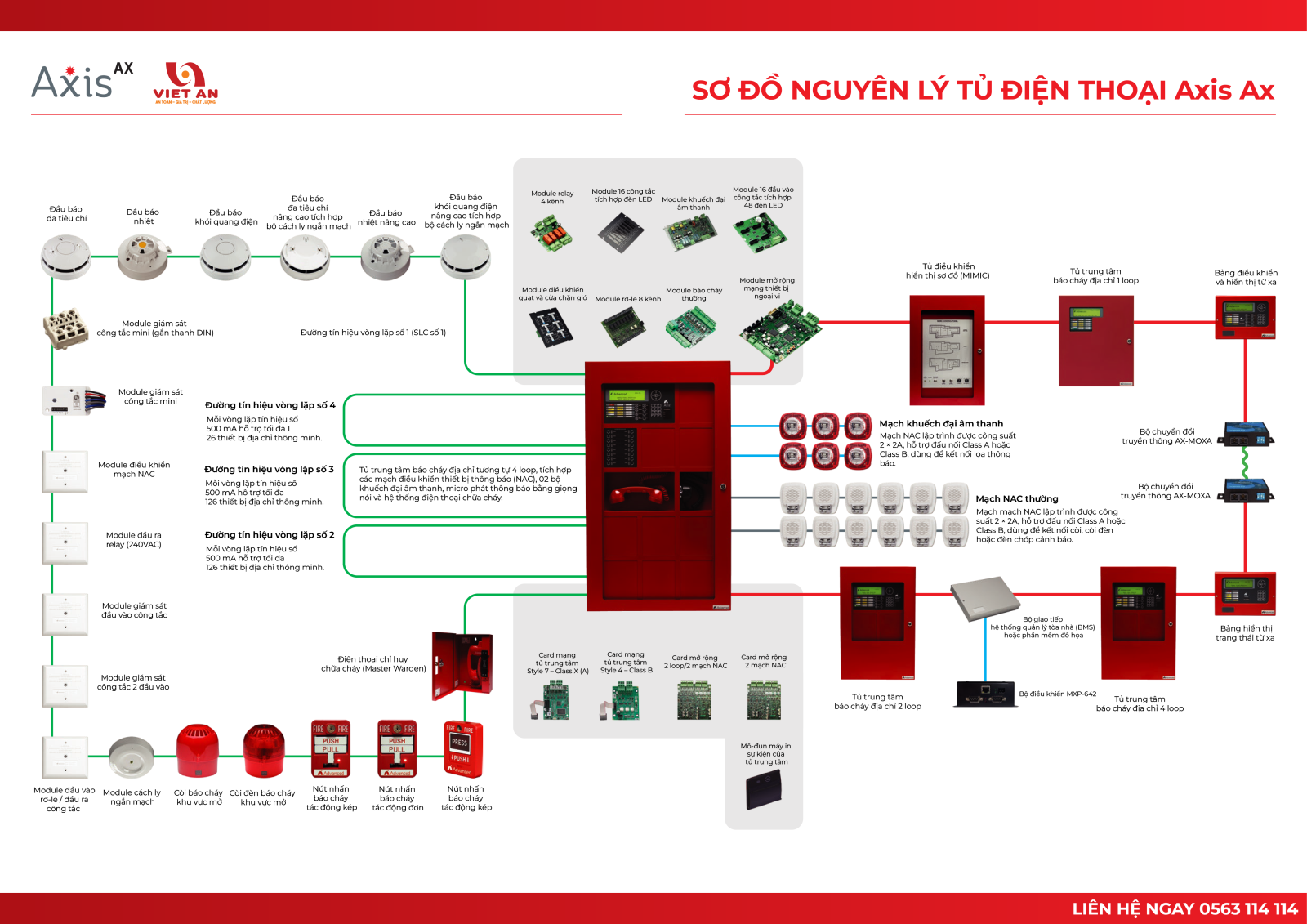

TỔNG QUAN SƠ ĐỒ NGUYÊN LÝ HỆ THỐNG BÁO CHÁY VÀ ĐIỆN THOẠI CHỮA CHÁY THÔNG MINH AXIS AX

1. Trung tâm điều khiển tích hợp (Master Control Panel)

Trọng tâm của sơ đồ là tủ trung tâm báo cháy địa chỉ cấu hình mạnh mẽ, đóng vai trò như "não bộ" quản lý toàn bộ thiết bị ngoại vi.

Khả năng quản lý: Tích hợp các mạch điều khiển thiết bị thông báo (NAC), các mạch khuếch đại âm thanh, micro phát thông báo bằng giọng nói (Voice Evacuation) và hệ thống điện thoại chữa cháy chuyên dụng.
Module mở rộng đa dạng: Tủ trung tâm cho phép nâng cấp linh hoạt thông qua các card chức năng như: Card mạng trung tâm Style 4/7, card mở rộng 2 Loop/2 mạch NAC, card máy in sự kiện để kết xuất dữ liệu báo cáo.

2. Hệ thống đường tín hiệu vòng lập (SLC Loops)

Hệ thống Axis Ax phân chia thiết bị ngoại vi thông qua các mạch vòng (Loops) độc lập để tối ưu hóa khả năng truyền tải tín hiệu và quản lý lỗi ngắn mạch:

Đường tín hiệu vòng lập số 1: Kết nối chuỗi đầu báo thông minh bao gồm: đầu báo khói quang điện, đầu báo nhiệt cố định/gia tăng, đầu báo đa tiêu chí tích hợp cách ly ngắn mạch và các module giám sát công tắc mini.
Đường tín hiệu vòng lập số 2, 3, 4: Mỗi mạch vòng hỗ trợ dòng tải tín hiệu kỹ thuật số ( $500\text{mA}$ ), quản lý tối đa lên tới 126 hoặc 252 thiết bị địa chỉ thông minh tùy theo cấu hình thiết lập. Cấu trúc này giúp phân vùng giám sát rõ ràng theo từng tầng hoặc từng phân khu của tòa nhà.

3. Các thiết bị ngoại vi đầu vào và đầu ra (Input/Output Modules)

Hệ thống sở hữu dải thiết bị ngoại vi phong phú, hỗ trợ kết nối 2 dây địa chỉ giúp tối ưu hóa khối lượng vật tư và đẩy nhanh tiến độ thi công công trường:

Thiết bị đầu vào (Input)

Đầu báo cháy: Đầu báo khói quang điện, đầu báo nhiệt, đầu báo đa tiêu chí cao cấp (Multi-Sensor).
Thiết bị kích hoạt thủ công: Nút nhấn báo cháy tác động đơn, nút nhấn tác động kép, nút nhấn kéo/đẩy (Push/Pull) phục vụ cư dân chủ động báo động khi phát hiện lửa bằng mắt thường.
Module giám sát: Module giám sát công tắc 2 đầu vào, module đầu vào rơ-le/đầu ra công tắc nhằm kiểm tra trạng thái van, công tắc dòng chảy của hệ thống chữa cháy nước.

Thiết bị đầu ra và liên động (Output)

Module điều khiển: Module điều khiển mạch NAC, module đầu ra rơ-le ( $240\text{VAC}$ ), module điều khiển quạt và cửa chắn gió để kích hoạt hệ thống tăng áp hút khói hành lang.
Thiết bị cảnh báo trực quan: Còi báo cháy, đèn chớp báo cháy và còi đèn kết hợp địa chỉ lắp đặt tại các khu vực công cộng.

4. Hệ thống khuếch đại âm thanh và mạch NAC thông báo

Mạch khuếch đại âm thanh: Hệ thống trang bị các mạch khuếch đại lập trình được công suất lớn ( $2 \times 2\text{A}$ ), hỗ trợ đấu nối chuẩn Class A hoặc Class B, chuyên dụng để kết nối các loa thông báo sơ tán bằng giọng nói kỹ thuật số.
Mạch NAC thường (Notification Appliance Circuit): Công suất mạch đạt $2 \times 2\text{A}$ chuẩn Class A/B, dùng để cấp nguồn và điều khiển đồng loạt hệ thống còi, chuông hoặc đèn chớp cảnh báo sự cố xung quanh tòa nhà.

5. Giải pháp kết nối mạng (Networking) và giám sát từ xa

Một trong những ưu điểm vượt trội của dòng Axis Ax được thể hiện rõ nét trên sơ đồ nguyên lý chính là khả năng liên kết mở rộng hệ thống không giới hạn:

Mạng lưới tủ trung tâm (Multi-Panel Network): Tủ điều khiển chính có khả năng kết nối đồng bộ với các tủ trung tâm báo cháy địa chỉ phụ (loại 1 loop, 2 loop cho đến 4 loop) và tủ hiển thị sơ đồ đèn LED (MIMIC) thông qua bộ chuyển đổi truyền thông tiên tiến.
Bảng điều khiển từ xa: Hệ thống cho phép đấu nối các bảng hiển thị trạng thái và điều khiển từ xa thông qua đường truyền kỹ thuật số ổn định, giúp đội ngũ an ninh dễ dàng vận hành hệ thống tại nhiều vị trí khác nhau (phòng bảo vệ, sảnh chính, phòng kỹ thuật).
Tích hợp hệ thống quản lý tòa nhà (BMS): Thông qua bộ giao tiếp chuyên dụng và bộ điều khiển trung tâm, hệ thống báo cháy Axis Ax có thể truyền dữ liệu đồ họa trực tiếp về phần mềm điều khiển BMS của toàn bộ tòa nhà, giúp số hóa hoàn toàn quy trình quản lý an toàn công trình.

Lời kết

Sơ đồ nguyên lý hệ thống báo cháy và điện thoại chữa cháy thông minh Axis Ax thể hiện một kiến trúc PCCC hiện đại, chuẩn hóa và có tính tùy biến rất cao. Việc kết hợp chặt chẽ giữa tính năng báo cháy địa chỉ siêu nhạy, hệ thống âm thanh di tản thông minh và khả năng liên mạng mở rộng giúp Axis Ax trở thành giải pháp an toàn hàng đầu, bảo vệ vững chắc cho mọi công trình quy mô lớn trước các hiểm họa cháy nổ.
