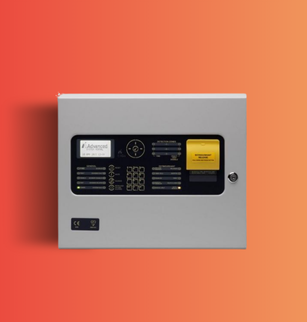

Tủ trung tâm điều khiển xả khí Ex-3001
Liên hệ để biết giá
| Mã | : Ex-3001 |
| Thương hiệu | : Advanced |
Xuất xứ: Anh
Mô tả tủ trung tâm điều khiển xả khí EX-3001
EX-3001 là tủ trung tâm báo cháy điều khiển xả khí với ba kênh báo cháy cho một vùng xả khí.
Tủ được thiết kế đạt tiêu chuẩn EN54 – Phần 2, 4, 13
Tính năng tủ trung tâm điều khiển xả khí EX-3001
- Tích hợp màn hình LCD, các đèn báo chung, báo kênh, báo xả khí, còi tủ, phím điều khiển và bàn phím số chữ giúp người sử dụng dễ dàng cài đặt và vận hành.
- Tích hợp nút ấn xả khí trên bảng điều khiển.
- EX-3001được thiết kế xả khí tự động với nhiều lựa chọn là tổ hợp của 3 kênh đầu báo.
- Tích hợp cổng RS-485 để kết nối tới 7 tủ hiển thị phụ.
- Tích hợp cổng USB kết nối tới máy để tải về dữ liệu cài đặt, các sự kiện lưu trữ về máy tính và tải lên logo mới, cập nhập các phiên bản mới nhất cho tủ.
- Tích hợp 2 nguồn phụ trợ 24 VDC 500mA cho loại đầu báo 4 dây.
- Hỗ trợ tính năng kiểm tra hoạt động của màn hình, đèn báo, còi và các phím.
- Hỗ trợ tính năng kiểm tra hệ thống một mình.
- Lưu trữ được 500 sự kiện chung và 100 sự kiện báo cháy và kích hoạt xả khí
Thông số kỹ thuật tủ trung tâm điểu khiển xả khí EX-3001
| Vỏ tủ | Thép, độ kín IP30, sơn tĩnh điện màu xám RAL 7035 |
| Kích thước | Cao x Rộng x Sâu: 330 x 400 x 90 mm |
| Lớp môi trường | Lớp A – Trong nhà độ kín IP30 ở nhiệt độ 0-40 oC |
| Độ ẩm | Tối đa 95% |
| Cân nặng | 5.1Kg (chưa bao gồm ắc quy) |
| Kích thước lỗ mở cho ống cáp D20 | 17 lỗ phía trên tủ và 13 lỗ sau tủ |
| Nguồn cấp chính | 200-240 VAC (+10%, -15%), 50/60 Hz, tối đa 1 A |
| Chính nhận an toàn | EN 60950-1, Class 1, Pollution Degree 2, Overvoltage category II |
| Điện áp đầu ra bộ chuyển đổi nguồn | 24VDC 3A khả năng chuyển mạch cao (2A cho tải và 1A cho phần nạp ắc quy) |
| Ắc quy | 24VDC, 4-7 Ah |
| Dòng nạp | 27.4VDC 1A tại 20 oC (Trong chế độ báo cháy dòng nạp cho ắc quy sẽ được ngắt) |
| Số kênh báo cháy | 3 x 24VDC 400mA |
| Đẩu ra kích hoạt van xả khí | 1 x 18-28VDC 2A (tương thích với các loại van kích hoạt có trở kháng dưới 30-200 ôm) |
| Đầu ra thiết bị cảnh báo | 3 x 24VDC 1A, có thể lập trình |
| Tiếp điểm đẩu ra | 4 cặp Tiếp điểm tối đa:1A 30 VAC/VDC
(2 cặp tiếp điểm cố định cho trạng thái báo cháy, báo lỗi và 2 cặp tiếp điểm có thể ập trình được) |
| Bo mạch rơ le mở rộng | Bo mở rộng EXP-008, 8 cặp tiếp điêm có thể lập trình
8 cặp Tiếp điểm tối đa:1A 30 VAC/VDC 8 cặp tiếp điểm tối thiểu: 10mA 5VDC |
| Khóa công tắc mở rộng | 2 khóa có thể lập trình |
| Đầu vào | 7 đầu vào cố định cho các chức năng: Lựa chọn chế dộ hoạt đông (Mode), Nút ấn kích hoạt (Manual Trigger), Nút ấn tạm dừng (Hold), Nút ấn hủy (Abort), Công tắc giám sát (Flow Monitor), giám sat trạng thái van (Valve monitor), giám sát áp lực (Pressurre monitor)
4 đầu vào có thể lập trình cho các chức năng trên và chức năng các phím trên bảng điều khiển |
| Nguồn phụ trợ | 2 x 24VDC 0.5A, có reset |
| Kết nối tới màn hiển thị phụ | Kết nối tối đa tới 7 màn hiển thị phụ qua cổng RS485 |
| Màn hình | LCD 124×64 |
| Đèn báo | 26 |
| Sự kiện | Lưu được 100 sự kiện báo Fire, kích hoạt và 500 sự kiện chung |
