Sơ đồ nguyên lý tủ Advanced

🔥 Sơ Đồ Nguyên Lý Hoạt Động Hệ Thống Báo Cháy Advanced (Axis System Layout)

1️⃣ Giới thiệu chung

Advanced Axis là dòng hệ thống báo cháy địa chỉ thông minh được thiết kế theo tiêu chuẩn quốc tế EN54. Hệ thống có khả năng quản lý, giám sát và điều khiển toàn bộ thiết bị báo cháy trong tòa nhà một cách tự động, chính xác và linh hoạt.

Nhờ cấu trúc mở – dễ tích hợp, Axis phù hợp cho các công trình quy mô lớn như:

Tòa nhà văn phòng, chung cư cao tầng
Nhà máy, khu công nghiệp
Trung tâm thương mại, bệnh viện, trường học
Hệ thống hạ tầng kỹ thuật (sân bay, cảng, nhà ga...)

2️⃣ Sơ đồ nguyên lý hoạt động (Axis System Layout)

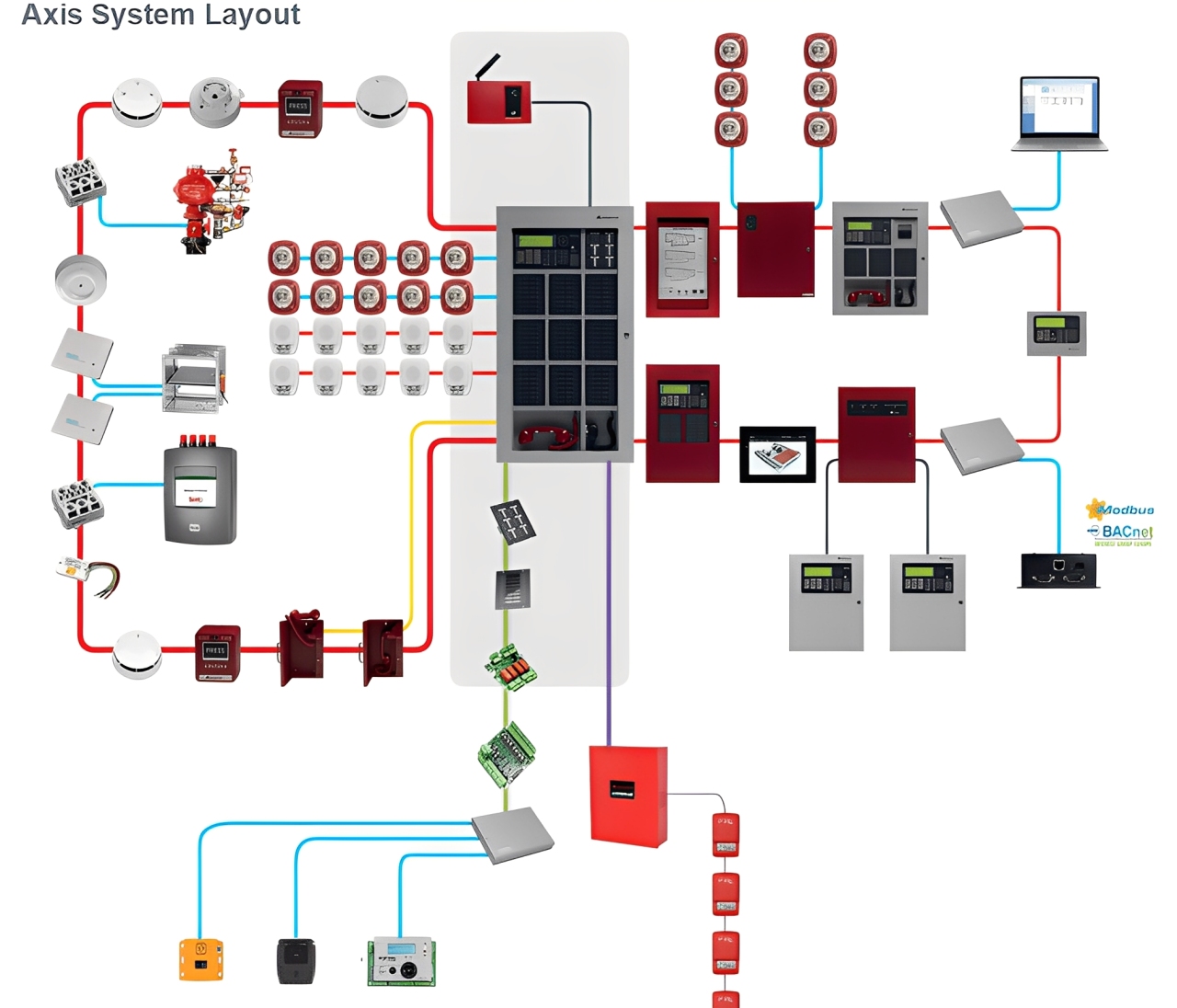

Hình dưới minh họa sơ đồ nguyên lý hoạt động của hệ thống báo cháy Advanced:

3️⃣ Nguyên lý hoạt động cơ bản

Hệ thống hoạt động dựa trên nguyên lý vòng lặp địa chỉ (Addressable Loop), trong đó:

Mỗi thiết bị (đầu báo, nút nhấn, còi, module...) đều có một địa chỉ riêng.
Trung tâm báo cháy (FACP – Fire Alarm Control Panel) liên tục giám sát trạng thái từng thiết bị trên vòng lặp.
Khi có tín hiệu cháy (khói, nhiệt, hoặc nhấn khẩn), hệ thống sẽ:
1. Ghi nhận tín hiệu từ thiết bị đầu vào.
2. Hiển thị vị trí chính xác trên bảng điều khiển trung tâm.
3. Kích hoạt các thiết bị đầu ra: còi, đèn, quạt hút khói, bơm chữa cháy…
4. Gửi cảnh báo về máy tính giám sát hoặc hệ thống quản lý tòa nhà (BMS) qua giao thức Modbus / BACnet.

4️⃣ Các thành phần chính trong hệ thống

Nhóm thiết bị	Chức năng
🔹 Đầu báo khói / nhiệt	Phát hiện dấu hiệu cháy, gửi tín hiệu về trung tâm
🔹 Nút nhấn khẩn (MCP)	Cho phép kích hoạt báo cháy thủ công
🔹 Còi, đèn báo cháy	Thông báo âm thanh và ánh sáng cho khu vực có sự cố
🔹 Module giám sát & điều khiển	Kết nối, giám sát các thiết bị ngoại vi
🔹 Trung tâm báo cháy (Axis Control Panel)	Xử lý, điều khiển và quản lý toàn bộ hệ thống
🔹 Thiết bị giao tiếp mạng (Gateway, Modbus/BACnet)	Kết nối với hệ thống BMS hoặc phần mềm giám sát
🔹 Máy tính / phần mềm giám sát	Theo dõi trạng thái và quản lý báo động trong thời gian thực
